XCFⅡ/KYFⅡ浮選機簡介

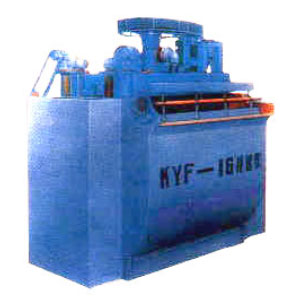

XCFⅡ/KYFⅡ浮選機

產品描述：

     XCFⅡ/KYFⅡ型浮選機是在原有基礎上進一步開發的新型浮選機，它采用較深的U型槽；空心軸充氣和懸置的定子；也輪葉片后傾一個角度，壓頭小，循環量大，功耗低，結構簡單的新式葉輪；葉輪腔內設置多孔圓筒型的空氣分配器，使空氣均勻分散，設計有XCFⅡ/KYFⅡ兩種機型。XCFⅡ：具有吸漿能力，可作為粗、掃、精選作業端的吸入槽，應與KYFⅡ型聯合配置。中礦返回不需要泡沫泵。
      KYFⅡ型浮選機無吸礦能力，若獨立作業配置時應將前、后作業階梯配置，其高度差300-500mm，中礦返回不需要泡沫泵泵送，若與XCFⅡ型浮選機聯合配對時，KYFⅡ型可作為粗、掃、精選個作業段的直流槽，水平放置，中礦返回不需要泡沫泵。
     XCFⅡ/KYFⅡ型浮選機的刮泡機構有單邊刮泡和雙邊刮泡兩種，用戶根據工藝需要而進行選定。XCFⅡ/KYFⅡ型浮選機主要特點：沖氣量大，氣體彌散均勻，能耗低，節能比一般浮選機可能節能30%-50%。結構簡單，易于維修。葉輪、定子等易損件磨損小，可節省費用70%-80%。礦漿循環性好，藥劑消耗小，可降消耗10%-15%。聯合機組可在同一水平配置形成浮選回路，省去泡沫泵。若用戶對礦漿和充其量有自控裝置要求時，可實現手動/自動切換和就地/集控的多種控制功能。
      XCFⅡ/KYFⅡ型浮選機適用于金屬與非金屬的粗選、掃選、精選各種浮選作業，入選無聊的粒度范圍為0.3-0.01mm，它適用于較粗礦粒的浮選。

XCFⅡ/KYFⅡ浮選機參數

型號	有效容積m³	槽體尺寸（長×寬×高）m	葉輪直徑m	安裝功率kw	*小進口風壓kpa	充氣量調節范圍m³/（m².min）	生產能力m³/min	單槽重量kg
KCFⅡ/KYFⅡ-1	1	1.00×1.00×1.10	0.40/0.34	4/3	﹥11	0.05-1.4	0.2-0.5/0.2-1	920/1056
KCFⅡ/KYFⅡ-2	2	1.30×1.30×1.25	0.47/0.41	5.5/4	﹥12	0.05-1.4	0.5-1/0.5-2	1158/1346
KCFⅡ/KYFⅡ-3	3	1.60×1.60×1.40	0.54/0.48	7.5/5.5	﹥14	0.05-1.4	0.7-1.5/0.7-3	2172/2074
KCFⅡ/KYFⅡ-4	4	1.80×1.80×1.50	0.62/0.55	11/7.5	﹥15	0.05-1.4	1-2/1-4	2375/2100
KCFⅡ/KYFⅡ-6	6	2.05×2.05×1.95	0.62/0.55	18.5/11	﹥17	0.05-1.4	1-3/1-6	3545/3278
KCFⅡ/KYFⅡ-8	8	2.20×2.20×1.95	0.72/0.63	22/15	﹥19	0.05-1.4	2-4/2-8	4142/3857
KCFⅡ/KYFⅡ-10	10	2.40×2.40×2.10	0.76/0.66	30/22	﹥20	0.05-1.4	3-5/3-10	4894/4334
KCFⅡ/KYFⅡ-16	16	2.80×2.80×2.40	0.86/0.74	37/22	﹥23	0.05-1.4	4-8/4-16	6928/7545
KCFⅡ/KYFⅡ-20	20	3.00×3.00×2.70	0.91/0.78	45/37	﹥25	0.05-1.4	5-10/5-20	9200/8240
KCFⅡ/KYFⅡ-24	24	3.10×3.10×2.90	0.93/0.80	55/37	﹥27	0.05-1.4	6-12/6-24	10819/9820
KCFⅡ/KYFⅡ-30	30	3.50×3.50×3.025	0.88/0.90	55/45	﹥31	0.05-1.4	7-15/7-30	14810/13820
KCFⅡ/KYFⅡ-40	40	3.80×3.80×3.40	1.05	75/55	﹥32	0.05-1.4	8-19/8-38	18790/17097
KCFⅡ/KYFⅡ-50	50	4.40×4.40×3.50	1.20/1.03	90/75	﹥33	0.05-1.4	10-25/10-40	22000
KCFⅡ/KYFⅡ-70	70	5.10×5.10×3.80	1.12	90	﹥35	0.05-1.4	13-50	26200
KCFⅡ/KYFⅡ-100	100	5.90×5.90×4.20	1.26	132	﹥40	0.05-1.4	20-60	33500
KCFⅡ/KYFⅡ-130	130	6.42×6.62×4.72	1.30	160	﹥45	0.05-1.4	20-60	36200
KCFⅡ/KYFⅡ-160	160	6.85×7.02×5.02	1.35	160	﹥48	0.05-1.4	20-60	42500
